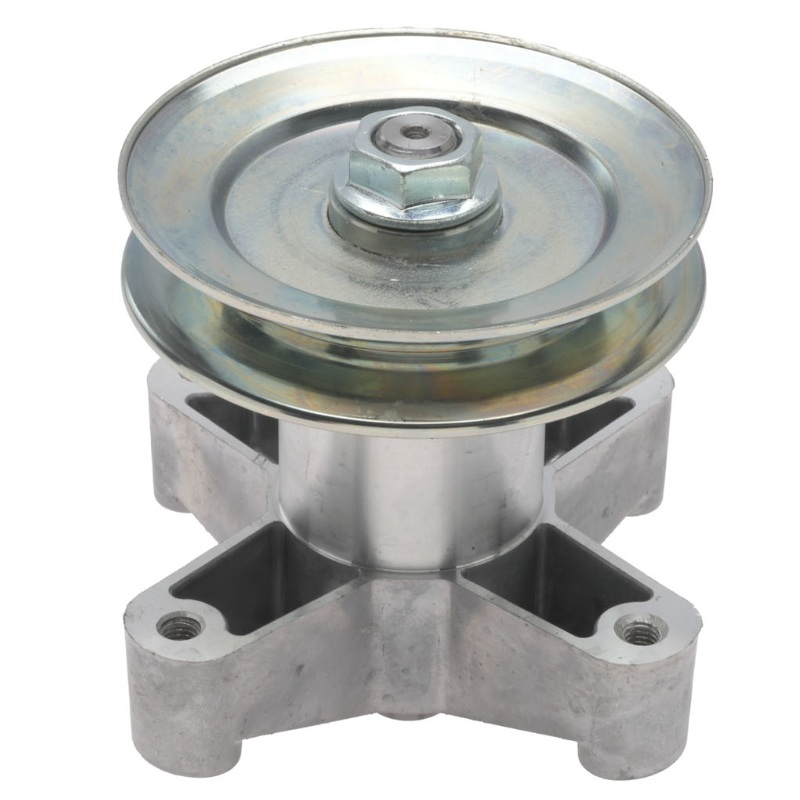

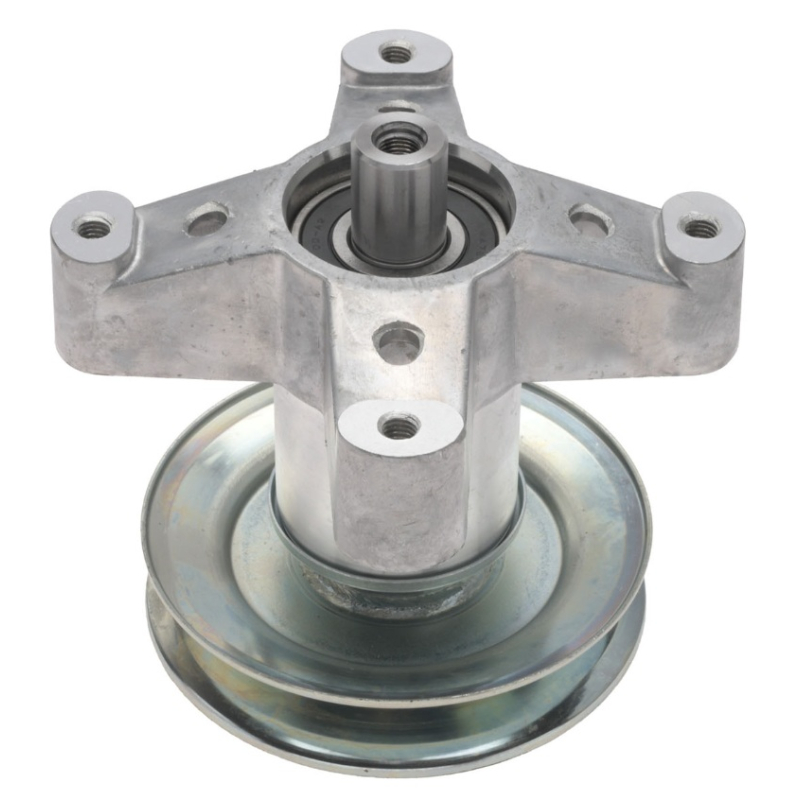

Palier de lame tondeuse autoportée Oleo-Mac - OM86R, OM92, OM102R

Palier de lame pour plateau de coupe OleoMac

Ce palier support porte-lame adaptable remplace le moyeu d’axe de lame sur plusieurs tondeuses autoportées Oleo-Mac, Efco, Cedrus et Lider. Installé sur le plateau de coupe, il constitue le support de l’axe de lame et convient au remplacement d’un palier correspondant aux références et dimensions indiquées. Sa conception associe aluminium et acier.

Compatibilités de ce palier de lame

Oleo-Mac : OM86R, OM92, OM102R.

Efco : EF 86R, EF 92R, EF 102R.

Cedrus : C-TRAC-86MS.

Lider : TT86M BW.

Données techniques du palier porte-lame

Dimensions et fixation

Le palier présente un diamètre extérieur de poulie de 115 mm. La longueur totale de l’axe est de 140 mm, pour un diamètre extérieur de 20 mm. La largeur extérieure du bloc support atteint 147 mm. La fixation repose sur 4 trous de 8 mm avec des entraxes de 90 mm et 126 mm. L’écartement entre les deux flasques de la poulie est de 18 mm. La hauteur indiquée est de 140 mm.

Conception du support de lame

Ce moyeu d’axe de lame est une pièce adaptable fabriquée en aluminium et acier, avec une finition grise.

Références du palier

Référence Oleo-Mac : TS000093R.
Références Cedrus : D24.0117.0005 et 760531.
