Pièces détachées pour robot tondeuse Husqvarna Automower 430X

Vous recherchez une pièce détachée pour réparer ou entretenir votre Husqvarna Automower 430X ? Retrouvez sur cette page les principaux composants disponibles pour ce robot tondeuse : roues avant et arrière, moteur de traction, disque et moteur de coupe, lames, roulements, batterie, alimentation, station de charge, cartes électroniques, capteurs, châssis et carrosserie.

Plusieurs versions de l'Automower 430X ont été commercialisées. Selon la pièce recherchée, la compatibilité peut dépendre du PNC, de l'année de fabrication ou du numéro de série. Cette page concerne le Husqvarna Automower 430X classique et non le 430X NERA.

Pièces détachées Robot Tondeuse Husqvarna 430X

Comment identifier la bonne pièce pour un Automower 430X ?

Commencez par relever le PNC de votre robot : c'est le moyen le plus fiable pour distinguer les différentes versions du 430X. L'année de fabrication et le numéro de série deviennent ensuite indispensables pour certaines pièces qui ont évolué au cours de la production, notamment le disque de coupe, la plaque de protection ou la batterie.

Le PNC (Product Number Code) identifie précisément une version de la machine. Parmi les références rencontrées sur l'Automower 430X figurent notamment 967622512, 967646212, 967673212 et 967852812. Si vous disposez encore de l'ancienne pièce, relevez également sa référence constructeur : elle permet souvent de retrouver une référence remplacée ou un kit de nouvelle génération.

Vérifier la compatibilité en 4 étapes

1. Confirmez qu'il s'agit d'un Automower 430X classique et non d'un 430X NERA.
2. Relevez le PNC sur la plaque signalétique.
3. Notez l'année et le numéro de série lorsque la pièce possède plusieurs générations.
4. Comparez la référence de l'ancienne pièce avec la référence actuelle proposée.

Conseil d'expert : ne choisissez pas une pièce uniquement parce que la mention « compatible 430X » apparaît dans son nom. Pour un disque, une plaque de protection, une batterie ou certains composants électroniques, la génération du robot peut modifier la référence à utiliser.

Besoin d'aide pour localiser l'étiquette ? Consultez notre guide pour trouver la référence et le PNC d'un robot tondeuse.

Quelles sont les principales références de pièces du 430X ?

Les références les plus importantes ne sont pas toutes identiques selon l'année ou le numéro de série. Le tableau ci-dessous sert de repère pour identifier la famille de pièce ; le PNC reste à contrôler avant commande.

Référence Pièce Repère de compatibilité
581621402 Kit roue avant Référence couramment utilisée sur le 430X ; vérifier le PNC
581621307 Moteur de roue / traction Référence repère pour le système de traction du 430X
587378101 Disque de coupe Versions 2016, 2017, 2018 et 2019, diamètre env. 210 mm
598814401 Disque de coupe Versions à partir de 2020, diamètre env. 222 mm
587378001 Plaque de protection Jusqu'au numéro de série 1945XXXXX
597449801 Plaque de protection À partir du numéro de série 1946XXXXX
588421702 Boîtier de roulement de coupe Ensemble logement / boîtier de roulement
590442401 Ancienne alimentation européenne Ancienne référence souvent encore inscrite sur le transformateur
599662601 Alimentation proposée actuellement À rapprocher de l'ancienne référence 590442401
595084401 Lames Endurance Jeu de lames compatible avec plusieurs versions du 430X
593247401 Batterie Batterie Husqvarna proposée pour le 430X ; vérifier la configuration déjà montée
529606802 Kit remplacement batterie ancien montage Kit avec batterie nouvelle génération, support et faisceau pour remplacer certains anciens montages
587381401 Moteur de coupe Moteur entraînant le système de coupe du 430X
581620903 Capteur collision / soulèvement Capteur compatible notamment avec l'Automower 430X
592852401 Carte anti-collision Circuit électronique associé à la détection des collisions
592852601 Carte électronique principale Carte mère compatible avec plusieurs Automower dont le 430X
592894504 Circuit imprimé station de charge Carte électronique de station compatible notamment avec le 430X
583943103 Carter principal Carter principal compatible avec les Automower 330X et 430X
574874705 Joint d'étanchéité du châssis À contrôler lors d'une ouverture du châssis

Une référence Husqvarna peut évoluer sans que la fonction de la pièce change. Si le numéro présent sur votre ancienne pièce ne correspond plus à celui du catalogue, recherchez toujours une éventuelle référence de remplacement avant de conclure que la pièce n'est plus disponible.

Retrouvez les principales pièces détachées pour Husqvarna Automower 430X

Accédez directement aux principales familles de pièces disponibles pour l'Automower 430X : roues et traction, système de coupe, lames, batterie, alimentation, électronique, capteurs et éléments de carrosserie.

Roues avant, arrière, bandages et roulements

Moteur de roue et éléments de fixation

Disque, plaque de protection, roulement

Lame et couteaux de rechange

Batterie et câblage

Électronique et capteurs

Roues avant et arrière Husqvarna Automower 430X

Une roue usée peut provoquer une perte d'adhérence, du jeu ou une trajectoire irrégulière du robot. Sur le 430X, il faut distinguer la roue avant libre des roues arrière qui assurent la traction. Avant remplacement, vérifiez également les roulements, bandages, rondelles et fixations : une roue encore en bon état peut tourner anormalement à cause d'un roulement fatigué.

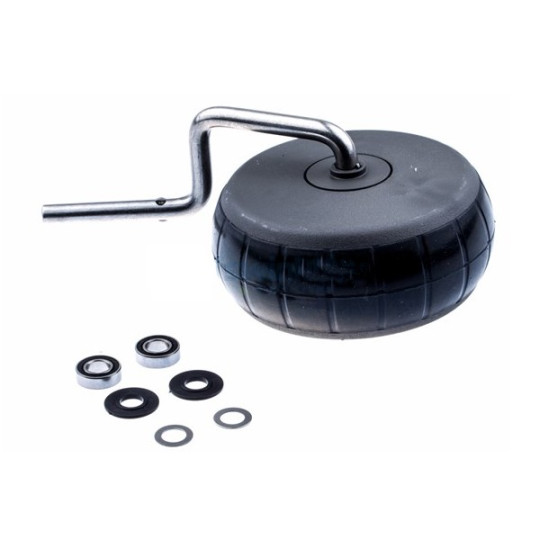

Quelle roue avant choisir pour un Automower 430X ?

La référence 581621402 correspond à la roue avant utilisée sur plusieurs Automower, dont le 430X. Si la roue présente du jeu latéral, tourne difficilement ou devient bruyante, contrôlez simultanément son roulement et son bandage afin d'éviter de remplacer uniquement la partie visible du problème.

Quand remplacer le roulement de la roue avant ?

Un roulement usé peut provoquer du jeu, une rotation irrégulière ou un bruit au niveau de la roue avant. Avant de commander une roue complète, faites-la tourner manuellement et contrôlez l'absence de point dur ou de mouvement latéral anormal. Pensez aussi à vérifier le bandage : lorsqu'il est détérioré alors que la structure de la roue est intacte, son remplacement peut suffire.

Quelle roue arrière choisir pour un Automower 430X ?

Les roues arrière assurent la motricité du 430X et peuvent évoluer selon la génération de la machine. La référence actuelle 582280201 est notamment donnée pour l'Automower 430X et remplace les anciennes références 579506001 et 582272501. Si l'ancienne référence est encore lisible sur votre roue, utilisez-la avec le PNC pour sécuriser le choix.

Des roues très usées se traduisent surtout par un manque d'adhérence sur terrain humide, en pente ou lors des changements de direction. En revanche, si une seule roue ne tourne plus ou fonctionne par à-coups, contrôlez également le moteur de traction.

Nettoyage et entretien des roues de l'Automower 430X

L'herbe humide, la terre et les résidus qui s'accumulent sur les roues peuvent réduire l'adhérence du Husqvarna Automower 430X et favoriser le patinage. Un nettoyage régulier des roues arrière permet de conserver des sculptures dégagées et une meilleure motricité, notamment sur terrain humide ou en pente.

Les brosses de roues limitent l'accumulation d'herbe et de boue pendant la tonte. Le kit de brosses peut être particulièrement utile lorsque le robot travaille fréquemment sur un terrain humide, meuble ou avec une herbe qui colle facilement aux roues. Pour un nettoyage ponctuel plus poussé, un accessoire de nettoyage permet de retirer les dépôts présents entre les sculptures.

À contrôler également : si le 430X continue à patiner alors que les roues sont propres, vérifiez l'usure des sculptures, l'état des bandages et la liberté de rotation des roues avant de suspecter un défaut du moteur de traction.

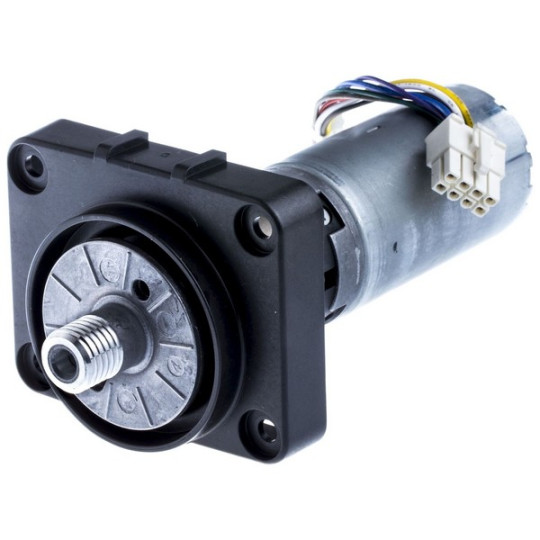

Moteur de roue Husqvarna Automower 430X

Le moteur de roue entraîne directement la roue de traction : sa défaillance peut immobiliser un côté du robot ou provoquer un déplacement irrégulier. La référence 581621307 est utilisée pour l'Automower 430X et fait partie des moteurs de traction disponibles sur Webmotoculture.

Que vérifier avant de remplacer le moteur de traction ?

Avant d'incriminer le moteur, contrôlez la roue, l'écrou de fixation, la liberté de rotation de l'axe et l'absence de corps étranger. Une roue bloquée ou très usée peut reproduire certains symptômes d'un moteur fatigué. Si la mécanique tourne librement mais qu'une roue ne répond plus normalement, le moteur devient alors une piste plus probable.

Disque de coupe et plaque de protection Husqvarna Automower 430X

Le système de coupe du 430X a évolué au cours de sa production. Le disque monté sur les générations 2016 à 2019 mesure environ 210 mm, alors que les modèles à partir de 2020 utilisent un disque d'environ 222 mm. L'année et le PNC sont donc particulièrement importants pour cette famille de pièces.

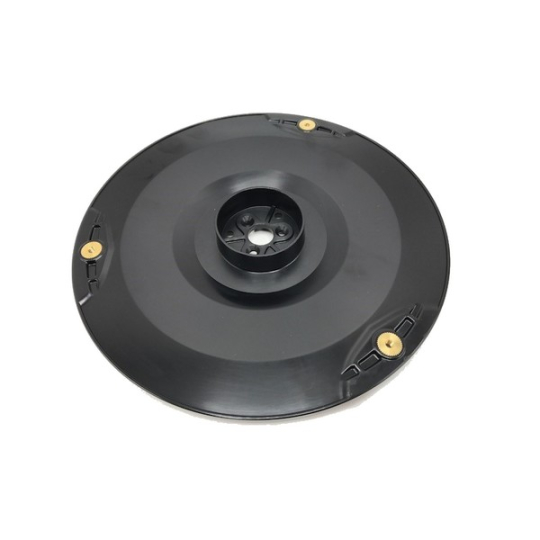

Disque de coupe Husqvarna 430X de 2016 à 2019

Pour les Automower 430X des millésimes 2016, 2017, 2018 et 2019, la documentation constructeur indique le disque de coupe 587378101.

Il s'agit donc de la référence à rechercher en priorité lorsque vous possédez un Husqvarna 430X avant 2020, sous réserve de la vérification habituelle du PNC.

Disque de coupe Husqvarna 430X à partir de 2020

À partir de 2020, le système utilise un autre disque. La référence proposée pour ces versions est le 598814401, avec un diamètre différent du disque utilisé sur les premières générations.

Si votre Automower a été fabriqué autour de cette période, vérifiez impérativement son année ou son PNC avant de commander un nouveau disque.

Quelle plaque de protection pour mon Husqvarna 430X ?

La plaque de protection du disque de coupe a également évolué. Pour cette pièce, le numéro de série est plus pertinent que la simple année du robot.

- Référence 587378001 : jusqu'au numéro de série 1945XXXXX.

- Référence 597449801 : à partir du numéro de série 1946XXXXX.

Cette différence est importante : deux robots portant tous les deux le nom Automower 430X peuvent nécessiter une plaque différente.

Lames et couteaux pour Husqvarna Automower 430X

L'Automower 430X fonctionne avec trois lames pivotantes fixées sur le disque de coupe. Ces couteaux sont des pièces d'usure : lorsqu'ils deviennent émoussés, tordus ou fortement marqués, la coupe de l'herbe devient moins nette et le robot peut nécessiter davantage de passages pour obtenir un résultat régulier.

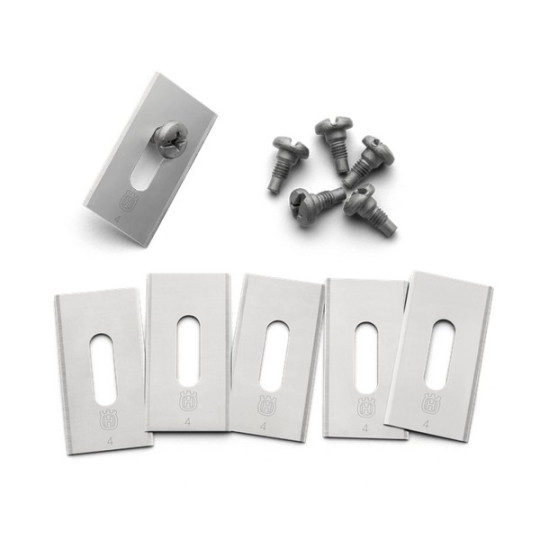

Quelles lames choisir pour un Automower 430X ?

Les lames Husqvarna Endurance 595084401 font partie des références compatibles avec plusieurs versions du 430X. Différents conditionnements peuvent être proposés selon la fréquence d'entretien souhaitée, notamment des jeux de quelques lames ou des lots plus importants pour disposer de couteaux de rechange pendant toute la saison.

Quand changer les lames d'un robot tondeuse 430X ?

Il n'existe pas une durée identique pour tous les jardins : l'usure dépend notamment de la surface tondue, de la présence de branches, pommes de pin, cailloux ou sable et de la fréquence de fonctionnement. Contrôlez régulièrement le tranchant, l'état des bords et la liberté de pivotement des couteaux. Une lame abîmée ou bloquée doit être remplacée.

Faut-il remplacer toutes les lames en même temps ?

Il est préférable de remplacer les trois lames en même temps afin de conserver un système de coupe équilibré. Utilisez les vis prévues pour le montage et vérifiez après serrage que chaque couteau reste libre de pivoter. Une lame bloquée ou un montage déséquilibré peut provoquer des vibrations et dégrader la régularité de coupe.

Comment changer les lames d'un Automower Husqvarna ?

Le remplacement des couteaux fait partie de l'entretien courant d'un robot tondeuse. La vidéo Husqvarna ci-dessous présente les principales étapes pour retirer les anciennes lames, monter les nouveaux couteaux et vérifier leur libre pivotement.

Boîtier, roulement et soufflet du système de coupe du 430X

Le boîtier de roulement maintient l'axe du système de coupe et permet au disque porte-lames de tourner correctement sous le robot. Sur l'Automower 430X, l'ensemble de boîtier de roulement est notamment référencé 588421702. Du jeu, un bruit de rotation ou des vibrations sous la machine peuvent justifier un contrôle de cette zone.

Que contrôler autour du boîtier de coupe ?

Avant de remplacer le boîtier complet, contrôlez le roulement, le soufflet, les joints et la liberté de rotation du disque. Cette zone du plateau de coupe est directement exposée aux projections d'herbe, à la poussière et à l'humidité : un roulement détérioré ou un soufflet endommagé peut produire des symptômes proches de ceux d'un boîtier défectueux.

Quels signes peuvent indiquer un roulement de coupe usé ?

Un grondement, un bruit métallique, une rotation irrégulière du disque ou un jeu perceptible peuvent orienter le diagnostic vers le roulement. Si le disque tourne librement et sans jeu après contrôle, il n'est généralement pas utile de remplacer l'ensemble du boîtier uniquement à cause d'un bruit provenant du dessous du robot.

Moteur de coupe Husqvarna Automower 430X

Le moteur de coupe entraîne le disque porte-lames situé sous le robot. La référence Husqvarna 587381401 correspond au moteur de coupe utilisé notamment sur l'Automower 430X. Un défaut peut provoquer un arrêt du plateau, un message lié au moteur de coupe ou une coupe qui ne démarre plus.

Avant remplacement, retirez l'herbe accumulée autour du disque et vérifiez que celui-ci tourne librement. Contrôlez également le roulement, le boîtier, le soufflet et la connectique du moteur : un blocage mécanique dans cette zone peut solliciter le moteur sans que celui-ci soit nécessairement la cause initiale.

Alimentation et station de charge Husqvarna Automower 430X

Si votre Automower 430X ne charge plus, la panne peut venir du transformateur ou bloc d'alimentation, mais aussi du câble basse tension, des contacts, de la station de charge ou de sa carte électronique. Avant d'acheter un nouveau chargeur, il est donc utile de contrôler l'ensemble du circuit de recharge.

L'ancienne alimentation européenne du 430X est notamment référencée 590442401. La référence actuellement proposée sur Webmotoculture est 599662601, ce qui permet de retrouver le bon bloc d'alimentation même lorsque seule l'ancienne référence est encore visible.

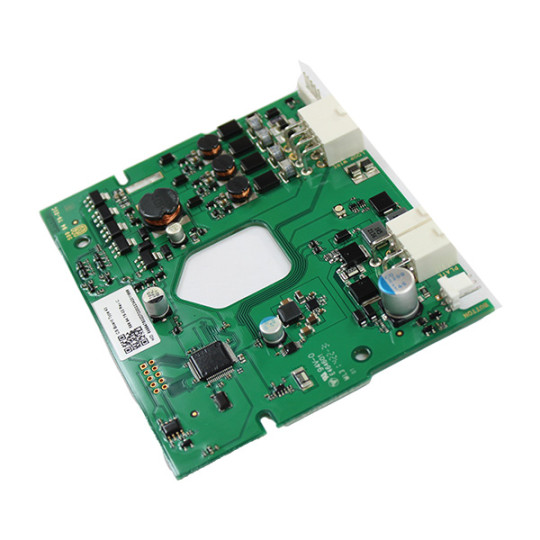

Carte électronique de la station de charge

La station comprend également un circuit électronique chargé de la gestion du signal et de la recharge. La référence 592894504 est proposée pour plusieurs Automower dont le 430X. Si l'alimentation fonctionne mais que la base présente toujours un défaut, cette carte fait partie des éléments à diagnostiquer avec les connecteurs et le câblage.

Pièces associées au système de charge

Si votre robot ne se recharge plus, l'alimentation n'est pas le seul élément du système à contrôler. Le câble basse tension, les connecteurs et certains composants de la station de charge peuvent également être concernés.

Batterie Husqvarna Automower 430X

Une perte importante d'autonomie, des cycles de tonte de plus en plus courts ou des retours fréquents à la station peuvent indiquer une batterie vieillissante. Sur l'Automower 430X, la référence et le montage de la batterie ont évolué : il faut donc regarder la batterie installée et le PNC avant remplacement.

La durée de vie d'une batterie d'Automower 430X dépend du nombre de cycles de charge, du temps de fonctionnement, des conditions de stockage et de son âge. Une baisse progressive d'autonomie est normale avec le vieillissement ; une chute brutale doit en revanche amener à contrôler également la charge et la connectique.

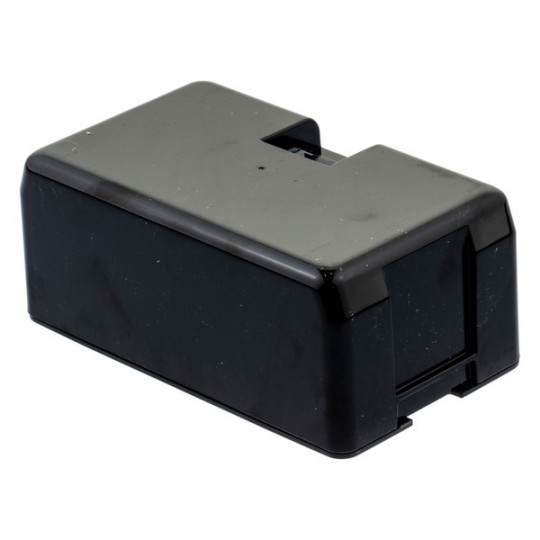

Quelle batterie choisir pour un Automower 430X ?

La batterie Husqvarna 593247401 est actuellement proposée pour l'Automower 430X. Sur certaines machines équipées d'un ancien montage correspondant notamment aux références 588146401 ou 589585701, Webmotoculture propose également le kit de remplacement 529606802. Ce kit comprend la batterie de nouvelle génération, son support et le faisceau nécessaires à l'évolution de l'ancien montage.

Profiter du remplacement pour contrôler l'étanchéité

Le remplacement de la batterie nécessite l'ouverture du châssis. Contrôlez donc l'état du joint d'étanchéité 574874705 avant remontage : un joint écrasé, coupé ou mal positionné peut laisser pénétrer l'humidité et la poussière dans l'électronique du robot.

Capteurs de collision et de soulèvement du 430X

Le système de collision permet au robot de détecter un choc ou un soulèvement et d'adapter immédiatement son déplacement. Une erreur « collision active », des arrêts répétés ou une détection anormale peuvent venir du capteur, mais aussi du mécanisme de coque, des joysticks, des aimants ou de la connectique.

Le capteur Husqvarna 581620903 est notamment compatible avec l'Automower 430X. Le joystick/amortisseur 501122602 fait également partie des composants du système de collision présents sur ce modèle. Avant commande, vérifiez donc quelle partie du mécanisme présente réellement du jeu ou ne revient plus correctement en position.

Cartes électroniques, carte mère et circuits du 430X

Le 430X utilise plusieurs circuits électroniques distincts : carte principale, affichage, détection de collision et électronique de station. Il est donc important d'identifier la fonction et la référence de la carte avant commande plutôt que de rechercher simplement une « carte électronique 430X ».

Parmi les références présentes pour cette génération figurent notamment la carte principale 592852601, la carte anti-collision 592852401 et le circuit avec écran 588275901. Certaines cartes peuvent nécessiter une configuration ou une intervention spécifique après remplacement : vérifiez les indications de la fiche produit avant montage.

Châssis, carter, coque et carrosserie du 430X

Le châssis protège la batterie, les cartes électroniques et les organes internes contre les projections et l'humidité, tandis que la coque extérieure assure également une partie de la détection des collisions. Une fissure, une fixation cassée ou un choc important peut donc nécessiter le remplacement d'un élément de carrosserie indépendamment des composants électroniques.

Le carter principal 583943103 est notamment proposé pour les Automower 330X et 430X. Des coques supérieures spécifiques au 430X à partir de 2018 sont également disponibles. Lors d'une ouverture du châssis, contrôlez systématiquement l'état du joint d'étanchéité avant remontage.

Quelle pièce contrôler selon la panne de mon robot ?

Le symptôme permet d'orienter le diagnostic, mais il ne suffit généralement pas à condamner une pièce. Commencez par les contrôles mécaniques ou visuels simples avant de commander le composant le plus coûteux.

Symptôme À contrôler en priorité Pièces potentiellement concernées Ressource
Le robot patine Sculptures, état des roues, présence de boue, liberté de rotation Roues arrière, bandages, accessoires de traction Robot tondeuse qui patine
Une roue ne tourne plus Blocage mécanique, fixation, roue Roue, roulement, moteur de traction 581621307 Changer un moteur de roue
Bruit ou vibration sous le robot Lames, jeu du disque, roulements Couteaux, disque, roulement, boîtier 588421702 Diagnostiquer un bruit de robot tondeuse
Coupe irrégulière Tranchant et mobilité des couteaux Lames, fixations, disque de coupe Changer les lames Husqvarna
Le robot ne charge plus Alimentation, câbles, connecteurs et contacts Transformateur, station, câble, batterie Pièces de station de charge
Autonomie fortement réduite Cycle de charge et comportement de la batterie Batterie, connectique, circuit de charge Batteries Husqvarna
Erreur « collision active » Mobilité du capot, capteurs, aimants et connectique Capteurs, supports, électronique Diagnostiquer une collision active

Un symptôme ne désigne pas toujours une seule pièce. Une roue bloquée peut solliciter le moteur de traction, un roulement usé peut provoquer un bruit provenant du système de coupe et une panne de recharge peut venir de la station plutôt que du transformateur.

Automower 430X classique ou 430X NERA : quelle différence pour les pièces ?

Le 430X classique et le 430X NERA doivent être considérés comme deux versions distinctes lors de la recherche de pièces. Une pièce proposée pour l'un ne doit pas être considérée comme compatible avec l'autre sans vérification explicite.

Le 430X traité sur cette page appartient à la génération utilisant notamment une installation avec câble périphérique physique. Le 430X NERA appartient à une génération différente qui peut fonctionner avec des limites virtuelles via la technologie EPOS lorsqu'elle est équipée pour cette utilisation.

Erreur à éviter : commander une roue, un disque, une alimentation, un composant de châssis ou une pièce électronique simplement parce que « 430X » apparaît dans son intitulé, sans vérifier si la fiche concerne le 430X classique ou le 430X NERA.

À quoi sert la vue éclatée du Husqvarna 430X ?

Une vue éclatée permet de localiser une pièce et de comprendre les composants montés autour d'elle. Elle est particulièrement utile lorsque le nom de la pièce est inconnu ou lorsque plusieurs éléments doivent être contrôlés au cours du même démontage.

Une vue éclatée interactive du 430X est accessible en vous rendant sur le site de Husqvarna ci dessous.

La vue éclatée permet de repérer les principaux ensembles du 430X : roues et moteurs de traction, système de coupe, batterie, électronique, carrosserie et station de charge. Une fois la pièce localisée sur le schéma, comparez sa référence avec le PNC de votre robot avant de sélectionner le produit correspondant sur cette page.

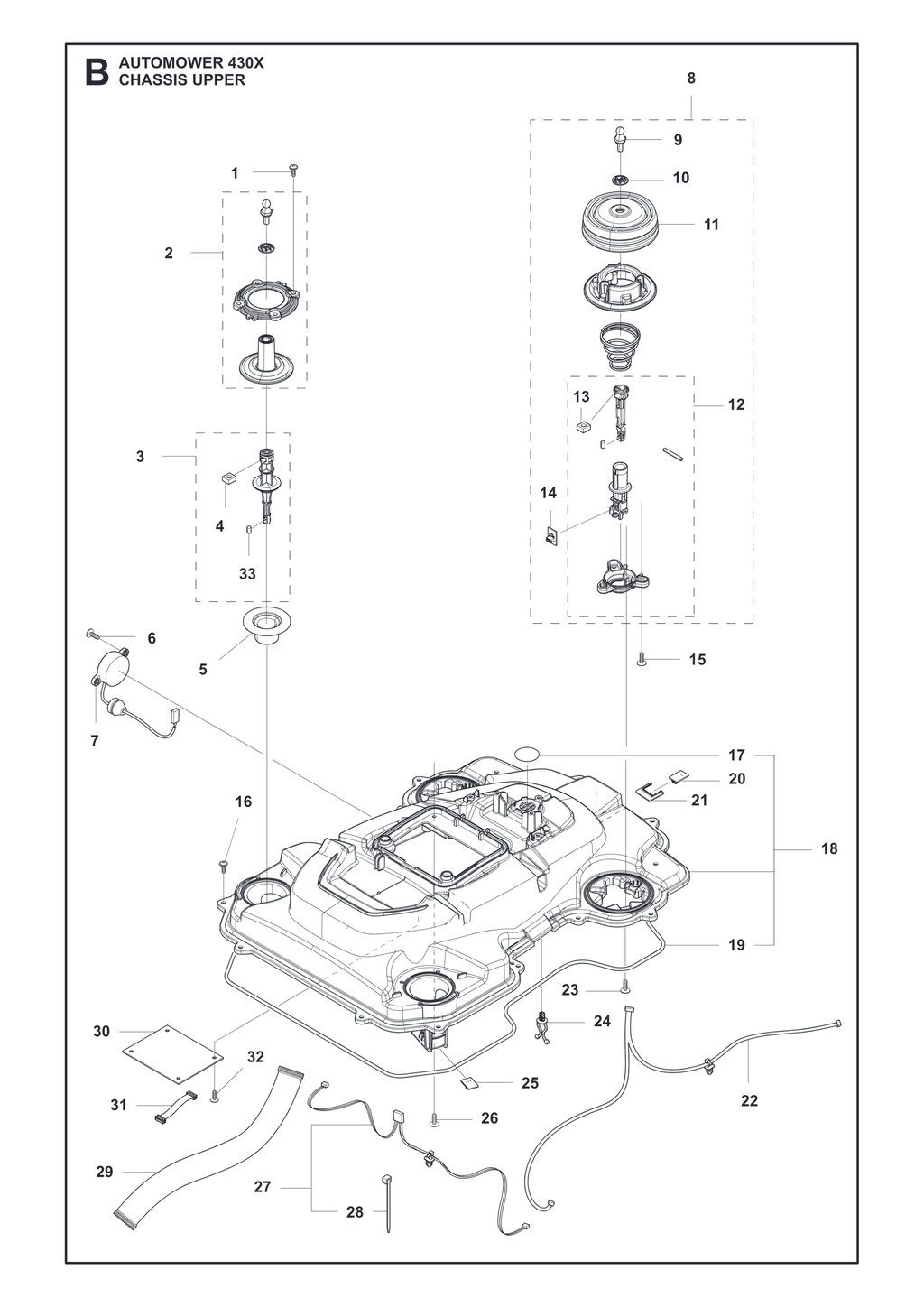

Vue éclatée des pièces du Husqvarna Automower 430X classique

Consulter la vue éclatée du Husqvarna Automower 430X

Questions fréquentes sur les pièces Husqvarna Automower 430X

Les questions les plus fréquentes concernent la compatibilité, le disque de coupe, les roues, le transformateur et l'identification du robot. Voici les réponses essentielles avant de passer commande.

Comment savoir quelle pièce est compatible avec mon Automower 430X ?

Relevez d'abord le PNC inscrit sur la plaque signalétique, puis vérifiez l'année et, lorsque la pièce l'exige, le numéro de série. Comparez également ces données avec la référence inscrite sur l'ancienne pièce. Le simple nom « Automower 430X » ne suffit pas toujours à garantir la compatibilité.

Quel disque de coupe choisir pour un 430X ?

Pour les modèles 2016 à 2019, la référence principale est 587378101, avec un diamètre d'environ 210 mm. À partir de 2020, le 430X utilise la référence 598814401, d'environ 222 mm. Vérifiez le PNC si l'année exacte du robot n'est pas connue.

Quelle est la référence du moteur de roue ?

Le moteur de traction 581621307 est utilisé sur le Husqvarna Automower 430X. Avant de le remplacer, contrôlez que la roue tourne librement et qu'aucune fixation ou pièce mécanique ne provoque le blocage.

Quelle alimentation remplace la référence 590442401 ?

La référence 590442401 correspond à une ancienne alimentation du 430X. Webmotoculture propose actuellement la référence 599662601. La correspondance doit toujours être confirmée avec le PNC de la machine.

Quelle batterie utiliser sur un Automower 430X ?

La batterie Husqvarna 593247401 est proposée pour le 430X. Si votre robot possède encore un ancien montage correspondant notamment aux références 588146401 ou 589585701, le kit 529606802 permet de passer au nouveau montage avec support et faisceau adaptés.

Pourquoi mon Automower 430X affiche-t-il "collision active" ?

Le défaut peut venir du capteur de collision, d'un joystick, d'un aimant, de la coque ou de la connectique. Le capteur 581620903 fait partie des références compatibles avec le 430X, mais un diagnostic est conseillé avant de remplacer l'électronique.

Les pièces du 430X NERA sont-elles compatibles avec le 430X classique ?

Pas automatiquement. Le 430X NERA appartient à une génération différente et plusieurs roues, éléments de coupe, pièces de châssis et composants électroniques sont spécifiques. Une fiche comportant simplement le terme « 430X » ne doit donc pas être considérée comme compatible sans vérifier la version exacte.
