Le guide chaîne de tronçonneuse, aussi appelé guide-chaîne, lame ou lamier, doit être parfaitement adapté à votre machine et à votre chaîne. Retrouvez des guides d'origine et adaptables pour Stihl, Husqvarna, Oregon, Echo, Oleo-Mac, Makita et de nombreuses autres marques, dans différentes longueurs, différents pas et différentes jauges.
Pour éviter une erreur de commande, ne choisissez pas votre guide uniquement d'après sa longueur. La fixation sur la tronçonneuse, le pas, la jauge et la longueur utile doivent également correspondre. La référence exacte de la machine et les inscriptions présentes sur l'ancien guide restent les informations les plus fiables pour identifier le bon montage.

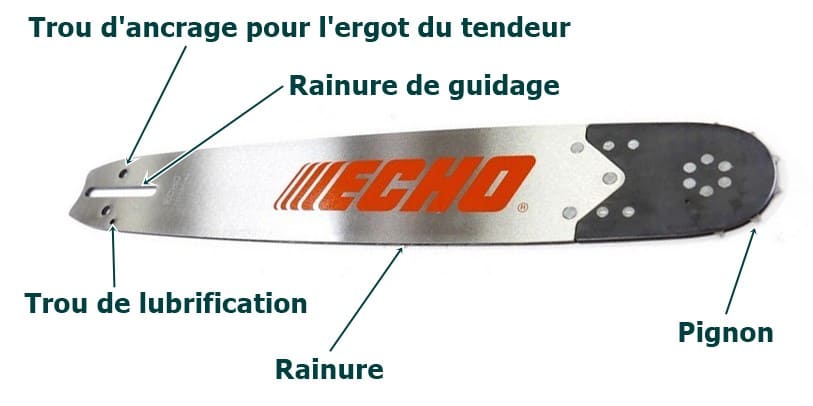

Le guide-chaîne est le rail métallique autour duquel circule la chaîne de tronçonneuse. Sa rainure maintient les maillons entraîneurs et guide la chaîne pendant la coupe. Sa longueur, son montage, son pas et sa jauge doivent correspondre à l'ensemble de coupe de la machine.
Le guide ne doit pas être confondu avec la chaîne, qui porte les gouges chargées de couper le bois. Si cette dernière est également usée, il est préférable de rechercher une chaîne de tronçonneuse compatible en contrôlant son pas, sa jauge et son nombre de maillons entraîneurs.
Définition rapide : un guide de tronçonneuse est un rail métallique fixé au carter de la machine. Il maintient et oriente la chaîne durant sa rotation. Pour être compatible, le guide doit correspondre au montage de la tronçonneuse ainsi qu'au pas et à la jauge de la chaîne.
Pour choisir le bon guide, commencez par identifier précisément la tronçonneuse, puis contrôlez son montage, la longueur de coupe, le pas et la jauge. Deux guides ayant la même longueur peuvent être totalement incompatibles si leur embase ou leurs caractéristiques techniques diffèrent.
La méthode la plus sûre consiste à reprendre les indications gravées sur l'ancien guide ou les spécifications du constructeur. Notre dossier consacré au choix du guide et de la chaîne de tronçonneuse permet également d'identifier les principales mesures à relever avant de commander.
| Critère | À vérifier | Exemples | Risque en cas d'erreur |
|---|---|---|---|
| Montage | Fixation, tendeur, graissage | Variable selon la machine | Guide impossible à installer |
| Longueur utile | Du carter jusqu'au nez | 25, 30, 35, 40, 45, 50, 60 cm... | Configuration inadaptée |
| Pas | Guide, chaîne et pignon | 1/4", .325", 3/8" LP, 3/8", .404" | Ensemble incompatible |
| Jauge | Largeur de la rainure | 1,1 ; 1,3 ; 1,5 ; 1,6 mm | Chaîne trop serrée ou trop libre |
Conseil d'expert : deux guides de 40 cm en .325" et 1,3 mm ne sont pas nécessairement interchangeables. La forme de leur embase peut différer, tout comme la position du tendeur ou du passage d'huile. La référence exacte de la tronçonneuse doit donc rester prioritaire sur les seules dimensions du guide.

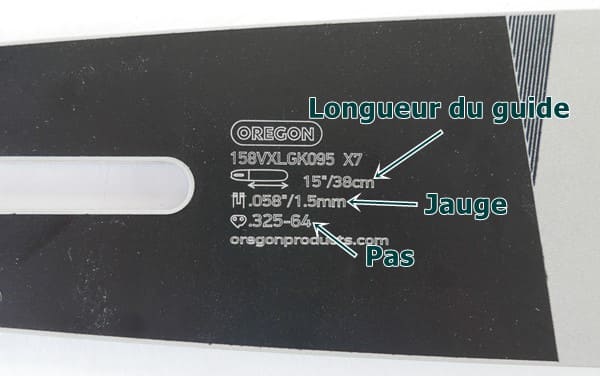

Le pas et la jauge sont généralement inscrits sur le guide d'origine ou indiqués dans la notice de la tronçonneuse. Le pas définit les dimensions du système d'entraînement, tandis que la jauge correspond à la largeur de la rainure dans laquelle circulent les maillons entraîneurs.
Si le marquage du guide a disparu, le pas peut être contrôlé sur la chaîne en mesurant la distance entre les axes de trois rivets consécutifs puis en divisant cette mesure par deux. Pour approfondir ces caractéristiques, notre guide expliquant comment choisir une chaîne de tronçonneuse détaille également les différents pas, jauges et nombres de maillons.
| Caractéristique | Valeur en pouces | Équivalent approximatif |
|---|---|---|
| Pas | 1/4" | 6,35 mm |
| Pas | .325" | 8,25 mm |
| Pas | 3/8" | 9,32 mm |
| Pas | .404" | 10,26 mm |
| Jauge | .043" | environ 1,1 mm |
| Jauge | .050" | environ 1,3 mm |
| Jauge | .058" | environ 1,5 mm |
| Jauge | .063" | environ 1,6 mm |
Attention : le 3/8" LP, ou Low Profile, ne doit pas être considéré comme automatiquement interchangeable avec un ensemble 3/8" standard. Lors d'un remplacement, conservez les caractéristiques prévues pour votre tronçonneuse sauf configuration alternative explicitement prévue par le fabricant.

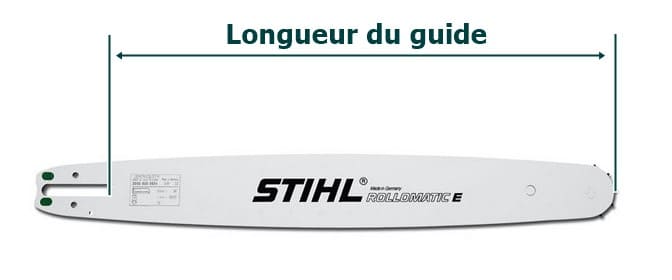

La longueur commerciale d'un guide correspond généralement à sa longueur de coupe utile et non à sa longueur métallique totale. Elle se mesure depuis la sortie du carter de la tronçonneuse jusqu'à l'extrémité du nez du guide.
Une partie du guide restant cachée dans le carter, mesurer la pièce démontée de bout en bout donnerait une valeur différente. Les dimensions peuvent être indiquées en centimètres ou en pouces : on retrouve notamment des guides d'environ 30, 35, 40, 45, 50 ou 60 cm selon les machines.
Un guide d'une autre longueur peut parfois être installé si cette configuration est prévue pour la tronçonneuse. Il faut néanmoins conserver un montage, un pas et une jauge compatibles, puis utiliser une chaîne dont la longueur correspond au nouveau guide.
Un guide plus court apporte généralement davantage de maniabilité et peut être intéressant pour l'ébranchage ou les coupes de petit diamètre. À l'inverse, un guide long augmente la capacité de coupe mais demande une machine suffisamment adaptée : installer simplement le guide le plus long possible n'améliore pas les performances.
Les besoins deviennent encore plus spécifiques pour les très gros diamètres ou le délignage. Dans ce cas, une scierie portative pour tronçonneuse et un ensemble de coupe adapté sont préférables à une modification improvisée d'une configuration standard.
Un guide d'origine facilite le remplacement à l'identique, tandis qu'un guide adaptable peut offrir une alternative intéressante lorsqu'il est explicitement prévu pour la machine. Dans les deux cas, la compatibilité technique reste plus importante que le nom inscrit sur le guide.
Pour une machine de la marque suédoise, la catégorie guide de tronçonneuse Husqvarna permet de cibler directement les références et montages adaptés à de nombreux modèles, avec différents pas, jauges et longueurs.
Les utilisateurs de machines Stihl disposent de la même logique avec notre sélection de guides de tronçonneuse Stihl. Selon la référence recherchée, vous pourrez trouver des guides d'origine ainsi que des montages Oregon compatibles avec certaines machines.
Oregon propose en effet de nombreux guides adaptables pour différentes marques. Une compatibilité indiquée par le fabricant reste cependant indispensable : acheter un guide Oregon uniquement parce que sa longueur et son pas correspondent ne suffit pas à garantir son montage.
Un guide doit être remplacé lorsqu'il est voilé, fortement creusé, fissuré ou lorsque sa rainure ne maintient plus correctement la chaîne. Une coupe qui dévie n'est toutefois pas une preuve suffisante à elle seule, car une chaîne affûtée de manière irrégulière peut provoquer le même comportement.
Si la tronçonneuse coupe de travers alors que le guide paraît encore correct, contrôlez aussi l'état des gouges. La rubrique consacrée à l'affûtage et à la réparation des chaînes de tronçonneuse regroupe les outils adaptés pour rétablir un affûtage régulier.
Un guide correctement nettoyé et lubrifié s'use plus régulièrement et limite les échauffements de la chaîne. Nettoyez sa rainure et ses orifices de graissage, contrôlez l'état des rails et vérifiez régulièrement que la chaîne reçoit suffisamment de lubrifiant.
Une huile de chaîne pour tronçonneuse adaptée doit rester suffisamment adhérente pour lubrifier le guide malgré la vitesse de rotation. Une rainure sèche ou un trou d'huile bouché augmente rapidement les frottements et la température de l'ensemble de coupe.
Lorsque le guide est démonté, profitez-en pour vérifier également l'état du pignon de chaîne de la tronçonneuse. Un pignon très marqué peut accélérer l'usure d'une chaîne neuve et perturber le fonctionnement de l'ensemble.
La tension joue elle aussi un rôle important. Une chaîne trop lâche risque de sortir du guide alors qu'une chaîne trop tendue augmente les contraintes ; un tendeur de chaîne en bon état doit permettre un réglage progressif et stable.
Le montage doit être réalisé tronçonneuse totalement arrêtée, avec l'alimentation neutralisée et des gants adaptés. Le guide doit être correctement engagé sur ses fixations avant de positionner la chaîne dans la rainure puis de régler sa tension selon les indications du fabricant.
L'orientation des gouges est une erreur de remontage fréquente. En cas de doute, notre tutoriel montre précisément dans quel sens monter une chaîne de tronçonneuse.
L'erreur la plus courante consiste à commander un guide uniquement à partir de sa longueur. Une dimension identique ne garantit ni le même montage, ni le même pas, ni la même jauge. La référence de la tronçonneuse doit donc être vérifiée avant la commande.
Un guide seul convient lorsque les chaînes disponibles sont encore en bon état et correspondent exactement à ses caractéristiques. Un kit guide + chaînes est plus pratique lorsque tout l'ensemble de coupe est usé ou lorsque vous souhaitez repartir avec des composants directement compatibles entre eux.
Le kit limite notamment les erreurs concernant le nombre de maillons entraîneurs nécessaire pour une longueur donnée. Il reste néanmoins indispensable de sélectionner le pack prévu pour la marque et le modèle exacts de votre tronçonneuse.
Le choix d'un guide dépend principalement de la compatibilité avec la tronçonneuse et avec la chaîne utilisée. Lorsque la référence du guide d'origine est illisible, la marque et le modèle exacts de la machine constituent le meilleur point de départ pour identifier une pièce adaptée.
Identifiez d'abord la marque, le modèle et si possible le type exact de votre tronçonneuse. Vérifiez ensuite le montage du guide, la longueur prévue par le constructeur, le pas et la jauge. Si vous remplacez également la chaîne, son nombre de maillons entraîneurs doit correspondre à la configuration retenue.
Oui, à condition que la référence Oregon soit explicitement prévue pour le modèle de tronçonneuse concerné. Une longueur, un pas et une jauge identiques ne suffisent pas : la forme de l'embase, les points de fixation, le tendeur et les passages d'huile doivent également être compatibles.
La nouvelle chaîne doit correspondre au pas et à la jauge du guide, mais également posséder le bon nombre de maillons entraîneurs. Ce nombre dépend notamment de la longueur du guide et du montage de la tronçonneuse. Le plus sûr est de rechercher la configuration complète prévue pour le modèle exact de votre machine.
Relevez la marque et la référence exacte de la tronçonneuse avant de rechercher un nouveau guide. Vous pouvez également mesurer la longueur utile et relever les caractéristiques de la chaîne encore présente, mais ces informations seules ne garantissent pas la compatibilité de l'embase avec la machine.
Si vous devez remplacer d'autres composants en même temps que l'ensemble de coupe, vous pouvez retrouver les principales pièces détachées pour tronçonneuse par famille de pièces et par marque. Pour un guide dont la compatibilité reste incertaine, recherchez toujours à partir du modèle exact de la machine ou de la référence de l'ancien guide.
